英勒科RWLII-D/2~99.9A无辅源电流继电器功耗小 动作时间快

一、产品概述

     RWLII-D系列静态电流继电器用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。采用集成电路静态型继电器，具有精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽，提供直流辅助电源后可替代电磁型电流继电器。RLII-D系列电压继电器采用导轨安装壳体，此种壳体积小、外形美观、轻便，重量只有300-500g，可多个拼装，符合欧规标准，可直接安装在开关柜35mm导轨条上，提高了安装密度，方便接线。

触点形式            2付转换触点、3付转换触点

整定范围            1～99.9A，0.1～9.99A

返回系数            0.85～0.95

返回时间            不大于27ms

功率消耗            交流回路功耗小于0.5VA（交流额定值5A时）

安装方式            导轨安装

功率消耗:交流回路功耗小于1.5VA(交流额定值5A时)。

整定误差

a、整定值在2~99.9A范围内，整定平均误差的值不大于3%;

平均误差=(5次测量平均值-整定值)/整定值X***。

b、在基准条件下，同一整定值上测量的5次动作值的值和***小值应不大于的4%。

c、在-10~50的温度下，任一整***误差的值应不大于整定值的5%。

交流额定值:5A，50Hz(可长期接通15A电流)。

动作时间:1.1倍整定值的动作时间不大于40ms;2倍整定值的动作时间不大于35ms。

返回系数:0.85~0.95

返回时间:不大于27ms。

触点容量:在电压不超过250V，电流不超过1A，时间常数为5ms土0.75ms直流有感负荷电路中，断

开容量为50W;在电压不超过250V，电流不超过5A，功率因数为cosφ=0.4±0.1的交流电路中，断

开容量为500VA。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5X10次。输出触点长

期允许接通电流为5A。

绝缘耐压:继电器所有电路对外壳及非带电金属部分，以及电气无联系的各电路之间耐受交流50HZ电

压2KV历时1分钟试验无击穿。

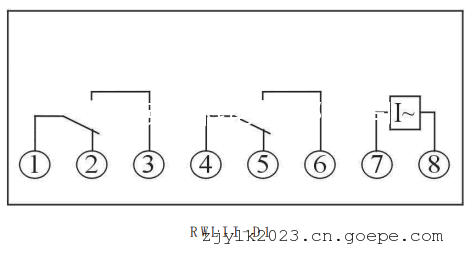

五、接线图

六、外形尺寸
