详细信息
RY系列电压继电器(以下简称本继电器)用于发电机、变压器和输电线的继电保护装置中,作为过电
压保护或低电压闭锁的启动元件。本继电器为集成电路型继电器,精度高、功耗小、动作时间短、返
回系数高、整定直观方便、范围宽,且作为低电压继电器使用无抖动现象,提供辅助电源后完全可以
替代电磁型电压继电器。

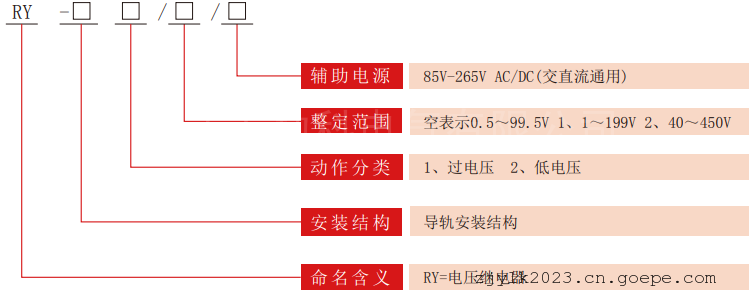

RY系列电压继电器分为四个系列:RY-10、RY-20、RY-30、RY-D,可分别替DJ-100、DY-20C、
DY-30等系列电磁电压继电器。本继电器采用拨码开关整定电压值,改变整定值无需校验;整定范围
宽,有利于用户压缩库存品种。
辅助电源:85V~265VDC/AC
过载能力:交流回路允许长期接通1.2倍额定值。
电压整定范围:0.5~99.5V档,级差0.1V;1~199V档,级差1V;40~450V档,级差1V。
功率消耗:
a、交流回路功耗小于1W(额定值100V时)
b、辅源回路功耗:
整定误差
a、整定值在1V~440V范围内,整定平均误差的值不大于3%,平均误差=(5次测量平均值-整定
值)/整定值X***。
b、在基准条件下,同一整定值上测量的5次动作值的值和***小值应不大于的4%。
c、在-10C~50C的温度下,任一整***误差的值应不大于整定值的4%。
d、在辅助电压80~110%变化范围内,任一整定值整定误差的值应不大于4%。
动作时间
a、过电压继电器:1.2倍整定值的动作时间不大于25ms;2倍整定值的动作时间不大于20ms;
b、低电压继电器:0.5倍整定值的动作时间不大于20ms。
返回系数
a、过电压继电器返回系数为0.85~0.95;
b、低电压继电器返回系数为1.02~1.12;
返回时间:不大于27ms。
触点容量:在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断
开容量为50W;在电压不超过250V,电流不超过5A,功率因数为cos中=0.4±0.1的交流电路中,断
开容量为500VA。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5X10彳次。输出触点
长期允许接通电流为5A。
绝缘耐压:继电器所有电路对外壳及非带电金属部分,以及电气无联系的各电路之间耐受交流50HZ
电压2KV历时1分钟试验无击穿。
五、产品外形尺寸
