英勒科RZH-21D/220VDC静态双位置继电器采用导轨式安装结构

一、产品概述

    本继电器用于需要大容量双稳态触点的各种保护和自动控制装置中，以实现闭锁作用。是电力系统

和自动化控制中老型电磁式双位置中间继电器更新产品。

具有以下特点:

1、RZ系列继电器是采用导轨式安装结构，体积小，安装方便。

2、采用多个进口小型密封继电器组成，功耗低发热小、动作时间快。

3、触点容量大。

二、继电器型号分类及含义

三、主要技术指标

额定值:额定电压DC或AC110V、220V。

动作值:动作电压直流应不大于额定电压70%，交流应不大于额定电压80%;

动作时间:直流大不于25ms，交流不大于35ms。

触点容量:在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断

开容量为100W;在电压不超过250V，电流不超过10A，功率因数为cos中=0.4±0.1的交流电路中，

断开容量为1000VA。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5X104次。输出触

点长期允许接通电流为5A。

功率消耗:在额定电压下不大于8.5W/10VA。

绝缘耐压:继电器所有电路对外壳及非带电金属部分，以及电气无联系的各电路之间耐受交流50HZ电压2KV历时1分钟试验无击穿

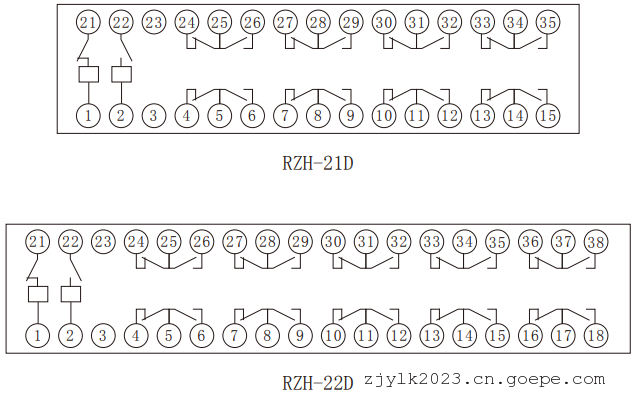

四、接线图

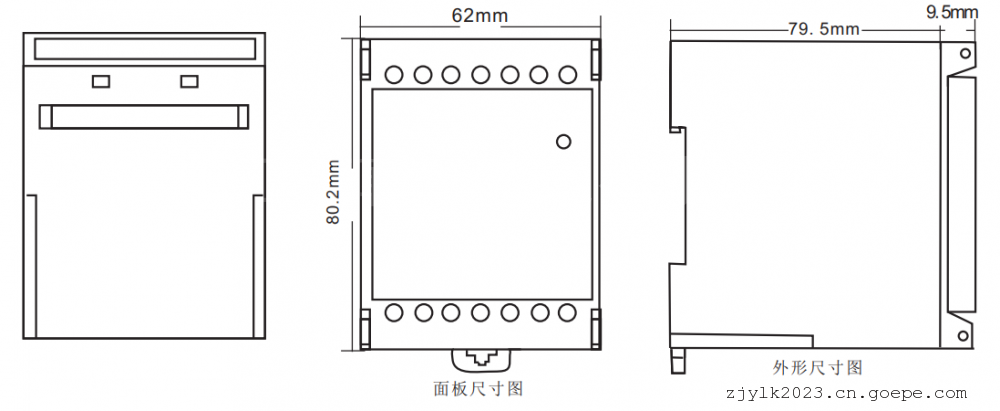

五、外形尺寸图
