英勒科HJS-DE1断电延时时间继电器质量稳定可靠

一、产品概述

1.用途

作为通电立即动作断电延时返回的元件，用于交流或直流保护和自动控制装置中，使被控元件得到所需延时。本继电器采用2位盘设

定，HJS-DE1/2延时范围0.1秒~9.9秒，级差0.1秒。HJS-DE1/3延时范围1秒~99秒，级差1秒。本系列继电器同时具有瞬时触点，用

户可以更灵活应用。

2.安装结构

导轨安装E，具体尺寸请参考后续继电器外型尺寸图。

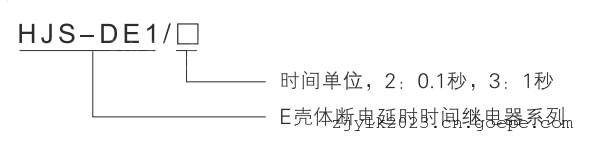

二、继电器型号分类及含义

三、主要技术参数

(1).延时范围:本系列继电器由2位拨盘设定延时时间，HJS-DE1/2延时范围0.1秒~9.9秒级，差0.1秒。HJS-DE1/3延时范围1秒~99

秒，级差1秒。

(2).额定电压:AC220V、AC110V、DC220V、DC110V。

(3).动作值:75%额定电压。

(4).返回值:10%额定电压。

(5).功耗:小于4W。

(6).触点性能:在250VDCT=5ms，可断开50W直流有感负载:

在250VACCOS中=0.4，可断开250VA交流负载，可长期接通5A电流

(7).电寿命:10万次，功耗:不大于5W。

(8).机械寿命:100万次。

(9).绝缘电阻:用开路电压500V的兆欧表测量继电器外壳与外露带电端子之间，绝缘电阻大于300M2。

(10).介质强度:继电器外壳与外露带电端子之间，能承受2KV(有效值)50Hz试验电压，历时1分钟不击穿，无闪络现象。

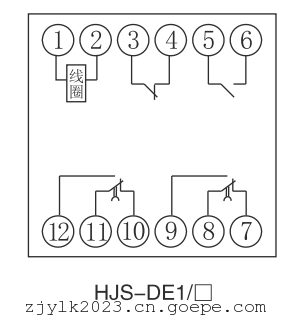

四、产品接线图

五、外形尺寸图
