英勒科HDL-A/2-220VAC-1-T带延时电流继电器结构介绍

一、产品应用及特点

1、应用

HDL系列电流继电器是静态型，不带方向性的、瞬动、交流电流继电器。可用于电力系统输电线,电机过负荷和短路保护中，作为启动元件。

继电器对短路电流中的直流分量不敏感，因此可用于要求哲态超小的线路中，改继电器由集成电路构成执行回路，

2、特点

具有灵敏度高、动作速度快、功耗小、整定方便等特点。继电器的直流电源和出口继电器由信号指示灯监视。

用户可根据具体情况直接控制被保护设备。继电器动作值由面板上的拨轮开关和编码开关整定。

二、技术参数

1. 额定电流：1A、5A

2. 辅助电源 ：110V、220V(AC/DC)

3. 整定范围 ：0.1A~15.9A   0.5A~79.6A

4. 动作时间：过电流：≤50ms（1.2倍整定值时)

5. 欠电流:≤50ms（0.8倍整定值时)

6. 返回时间：过电流:≤50ms（电流瞬时变化从1.2倍整定值至零时

7. 欠电流：≤30ms（电流瞬时变化从0.8倍至1.2倍 整定值时

8. 动作一致性：<1%

9. 定值误差：<±5%

10. 返回系数：过电流:>0.92

11. 欠电流 :<1.08

12. 功耗P：额定电流时不大于1VA（交流功耗）；在额定辅助直流电压下，继电器动作前功耗不大于3W，

    动作后功耗不大于6W（直流功耗）

13. 触点容量：在电压不大于250V时：触点长期接通电流为5A；在电压不大于250V时：电路时间常数L/R为5mS

    的直流电路中，触点断开容量为50W；在电压不大于250V时：功率因数COS1为0.4的交流电路中，触点断开容量为250VA。

14. 介质强度：继电器各引出端子与外壳之间，应能承受50Hz、2KV，历时1分钟耐压试验而无击穿或闪络现象

15. 环境温度：-25℃-55℃

16. 可安装于U型35导轨上

三、规格及型号

    HDL - A  / 2 - 220VAC  - 1  - T    X

    ①     ②   ③     ④         ⑤    ⑥  ⑦

① HDL系列电流继电器

②带辅助电源

③1、过电流   2、欠电流

④辅助电源电压：110V、220V(AC/DC)

⑤电流整定范围1、 0.1A~15.9A    2、 0.5A~79.6A

⑥延时范围：0.02S~20S

⑦信号触点：  X代表有信号触点；无表示无信号触点；

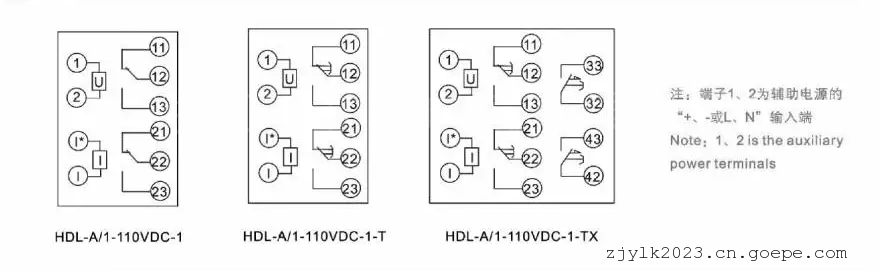

四、接线图

五、外形尺寸图
