英勒科HDL/A-1-Z1/S定时限流电流继电器型号含义

二、技术参数

延时范围:0.02~20s

辅助电源:85~264V(AC/DC)

整定范围 :1:0.05~9.9A 2:0.1~15.9A 3:0.5~79.6A

动作时间:≤50ms(1.2倍整定值时Setting Value)

返回时间:≤5Oms(电流瞬时变化从1.2倍整定值至零时 )

采样精度:≤±5%

延时误差:整定时间≥500ms，1.2倍电流整定值时≤±5%

整定时间<500ms，1.2倍电流整定值时≤50ms

返回系数:0.95

功耗:额定电压下，继电器动作前功耗不大于3W，动作后功耗不大于6W

触点形式:2Z、2Z+1H1D、2Z+2H

触点容量:在电压不大于250V时:触点长期接通电流为5A;在电压不大于250V时:电路时间常数L/R为5mS

的直流电路中，触点断开容量为50W;在电压不大于250V时:功率因数COS?为0.4的交流电路中，触点断开容量为250VA。

介质强度:继电器各引出端子与外壳之间，应能承受5OHz、2KV，历时1分钟耐压试验而无击穿或闪络现象

50Hz, 2KV,

环境温度:-25~55C

U型35导轨安装

三、规格及型号

HDL /A -2-Z2/S

    ① ② ③ ④ ⑤

①DHDL系列定时限电流继电器

②辅助电源：85~264V(AC/DC)

③ 整定范围 :0.05~9.9A 2:0.1~15.9A 3:0.5~79.6A

④)触点形式:2Z(两组转换触点，不带信号触点2Z,)

Z1:2Z+1H1D(主触点:两转换。信号触点:1开1闭)

Z2:2Z+2H(主触点:两转换。信号触点:)

⑤)设置方式:普通型(整定值和延时时间由面板上的拨码开关设置)

S:数显型(整定值和延时时间由面板上的按键设置)可省略

NZ:特殊定制

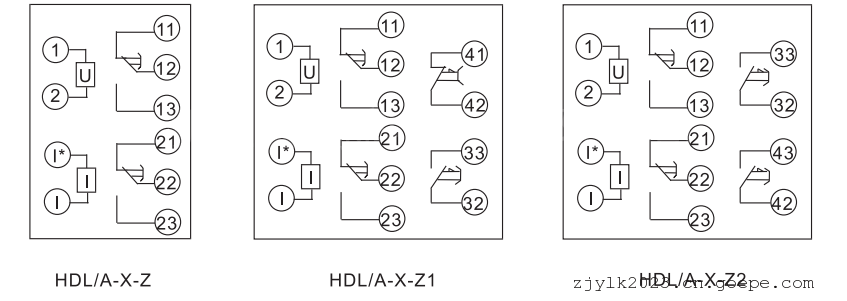

四、接线图

五、外形尺寸图
