- 英勒科HAVD-A-2H2D晃电在电动机电源故障情况下能顺利自启动
详细信息
品牌:英勒科 型号:HAVD-A-2H2D 应用范围:延时 额定电流:5 A 额定电压:220 V 触点负载:50 触点切换电流:1 A 触点形式:转换 防护特征:IP22 线圈电源:220V 线圈功率:500 W 一、产品介绍
HAVD系列晃电继电器用于重要电动机在电源故障情况下能顺利自启动。
当电机有失电时,在0-10s(可调)时间内,输出接点保持闭合状态,若故障为晃电,则恢复供电后通过
由本接点构成的自保持回路,电机重新启动;如果出现故障,则接点延时断开。(适用于交流50/60Hz)
二、技术参数
“晃电”允许时间:0~10s
额定电压:220VAC±10%
时间调整级差:1s
触点容量:在电压不大于250V时:触点长期接通电流为5A;在电压不大于250V时:电路时间常数L/R为5mS的直
流电路中,触点断开容量为50W;在电压不大于250V时:功率因数COS6为0.4的交流电路中,触点断开容量为250VA。
介质强度:继电器各引出端子与外壳之间,应能承受50Hz、2KV,历时1分钟耐压试验而无击穿或闪络现象
环境温度:-25C~55°C
U型35导轨安装
三、规格及型号
HAVD 一 A 一2H2D
① ② ③
①HAVD系列晃电继电器
② 辅助接点形式
A:电源监视正常闭合
B:电源监视失电闭合
③触点形式:2H、2H2D、4H、3H1D

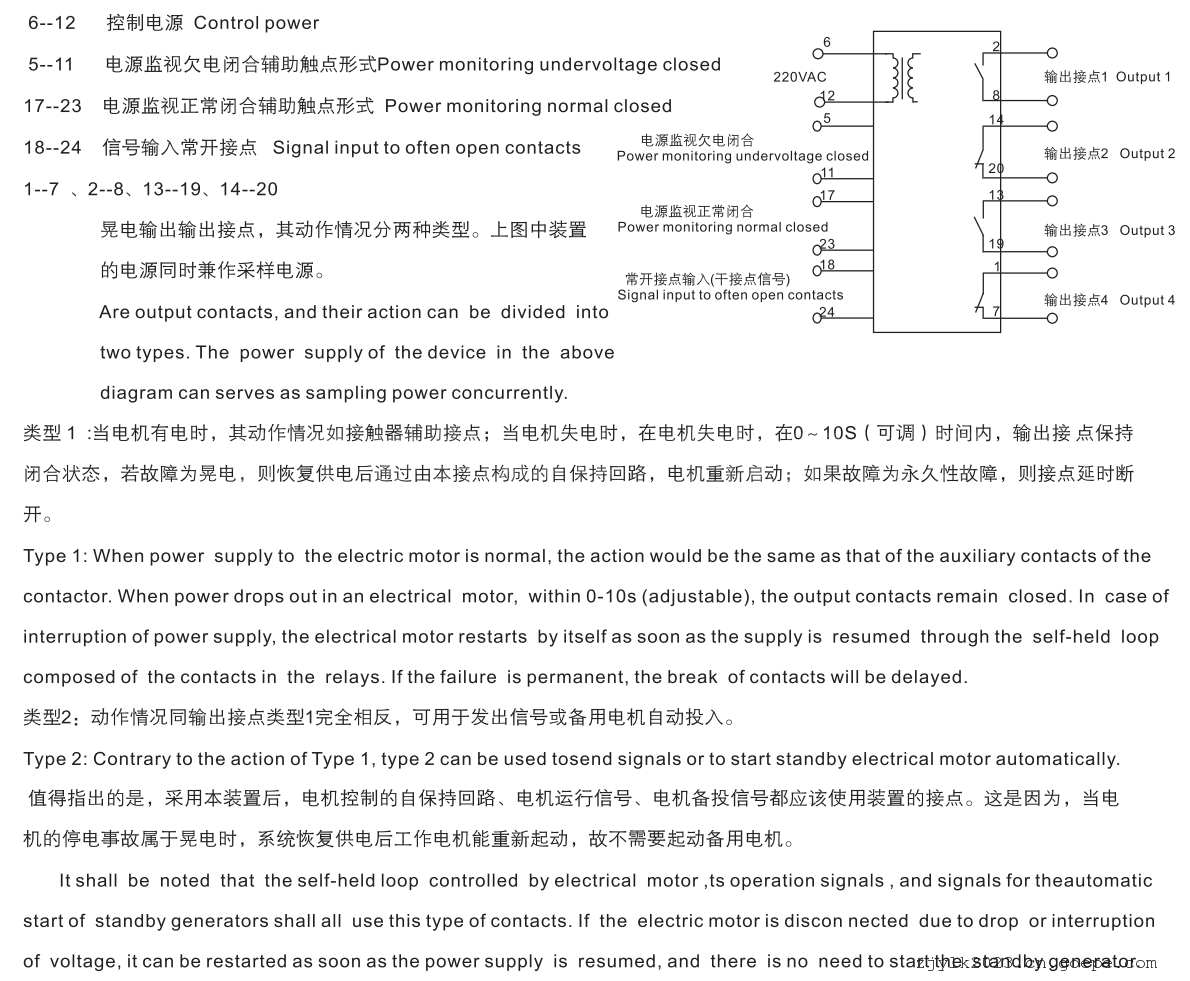

四、接线图
五、外形尺寸图
-
