英勒科RS-3D/110VDC时间继电器结构及工作原理

一、产品概述


RS-D系列时间继电器(以下简称继电器)用于电力系统二次回路继电保护及自动控制回路中，作为延时装置。本继电器为集成电路型继电器，精度高、功耗小、动作时间准确、整定直观方便、范围宽，工作电源采用开关电源变换，交直流通用，完全可替代电磁型时间继电器。我公司根据市场发展需要自行研发了D(导轨安装式)型壳体，此种类型壳体体积小，外型美观，符合欧规标准。提高了安装密度，方便了接线，可直接挂在开关柜内导轨条上。

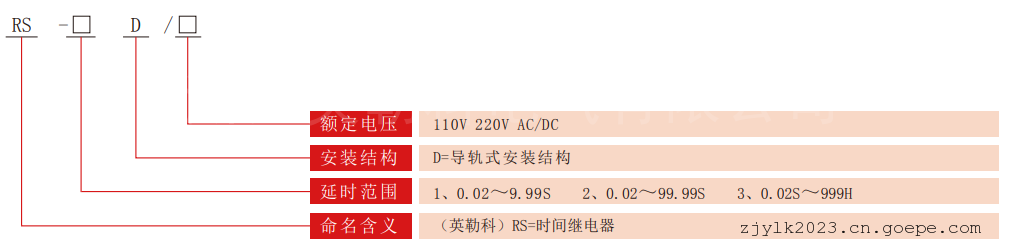

二、继电器型号分类及含义

三、产品构成及工作原理

1、本继电器延时精度远高于DS型电磁式时间继电器，能满足电力系统继电保护中缩短保护时间级差的要求，是目前时间继电器理想的更新换代产品。该继电器外形结构和内部接线、工作方式、整定范围与DS系列时间继电器相同，仅整定方式不同，拨码开关的三位数乘以0.01或0.1s时间时基即为整定时间，改变整定值无需进行校验。

2、本继电器为动作延时型数字时间继电器，由进口CMOS集成电路构成，继电器由振荡器、分频器和三级脉冲码开关整定延时值。

3、继电器通常不带电，施加额定电压后，继电器内部瞬动继电器动作、同时晶振起振，产生时钟脉冲，经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时，由于采用了晶体振荡器并增加时间补偿预置电路，对于极短的延时值也严格符合整定值，具有极高的精度。

四、技术要求

1、延时准确度

a、延时整定值的平均误差:在基准条件下，继电器延时整定值平均误差值不大于整定值0.1%+20ms;

平均误差=(5次测量平均值-整定值)/整定值X100%。

b、延时一致性:在基准条件下，继电器延时一致性不大于整定值的(3-10ms)。

c、在-10~50C的温度下，任一延时整定值的平均误差(包含一致性)的值不大于整定值0.1%+5ms。

2、工作电压:动作电压不大于额定电压的70%时，继电器应可靠工作。

3、继电器的返回时间

切断电器电源，出口触点返回至起始位置的时间，对于使用直流电源工作的品种，应不大于25ms。

4、继电器的返回电压:降低继电器电压不小于额定电压的10%时，继电器触点应可靠返回；

5、功率消耗:不大于2.5W(4.5VA)

6、热性能要求:本系列继电器可长期通电工作，当环境温度为50时，可长期承受1.1倍额定电压值。

7、电源工作特性:电源缓慢升降、突然通/断电或通过抖动触点供电，继电器能够正常工作，并且无零秒出口及瞬动出口现象。

8、触点容量:在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W;在电压不超过250V，电流不超过5A，功率因数为cos φ=0.4±0.1的交流电路中，断开容量为500VA。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5X10次。输出触点长期允许接通电流为5A。

9、绝缘耐压:继电器所有电路对外壳及非带电金属部分，以及电气无联系的各电路之间耐受交流50HZ电压2KV历时1分钟试验无击穿。

五、产品接线图

六、外形尺寸图
